一. TRIZ項目背景
沖壓是生產某一產品的關鍵工序和設備。沖壓時導套開裂引起的鋼球脫落和保持架損壞成為主要失效形式之一。鋼球脫落會造成沖壓找正不良，找正不良會導致沖壓缺陷(壓痕、扭矩小)導致產品報廢，需要解決。
二.沖床鋼球脫落問題的描述
如下圖所示，當預壓機構下壓沖銷連桿復位時，連桿與保持架完全分離，當沖銷連桿再次打孔時，會進入保持架，對保持架產生沖擊。時間長了，導套的鋼球會脫落，導向功能失效。
三.TRIZ問題解決設計的步驟
1.問題識別-功能分析

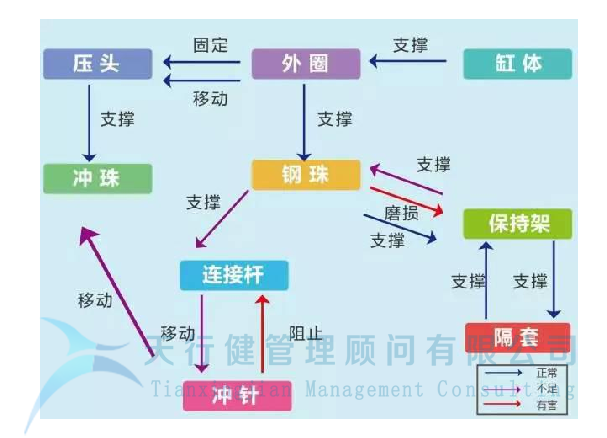

分析了組件的功能模型。用圖形顯示功能模型，這樣我們就可以對系統有一個全面的了解。

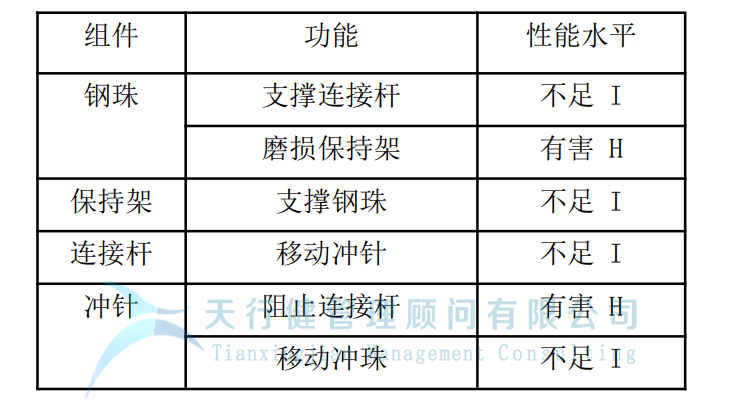

通過功能模型分析，發現存在以下系統功能缺點：
沖床鋼球脫落問題的TRIZ解決方案
方法一:剪裁
裁剪是一種分析問題的工具，指的是移除一個或多個組件，并用系統中的其他組件替換它們執行的有用功能的方法。
切割部件:鋼球，作用是支撐保持架和連桿。

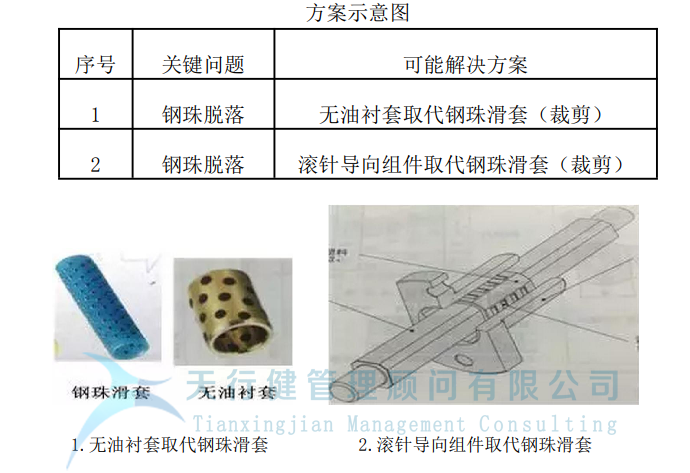

裁剪的應用產生了以下兩種可能的解決方案。
方法2:因果鏈分析
因果鏈分析就是找到影響每一層的根本原因，把大的原因分解成小的原因。找到的原因越多，解決問題的思路就越多。
因果鏈分析的結束條件:
1.當找不到下一個原因時；
2.當自然現象達到；
3.達到制度、法規、權利、成本等限制時；
4.當它與這個項目無關的時候。

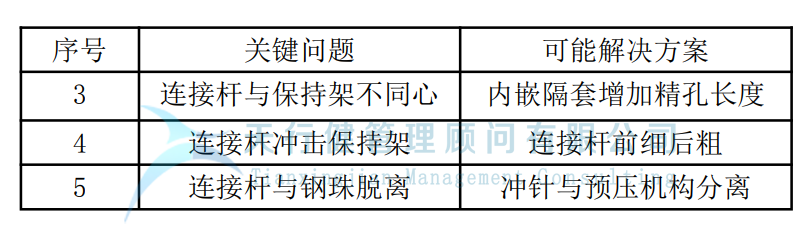

通過對關鍵問題的因果分析，初步確定了三種可能的解決方案。
方法三:發明原理

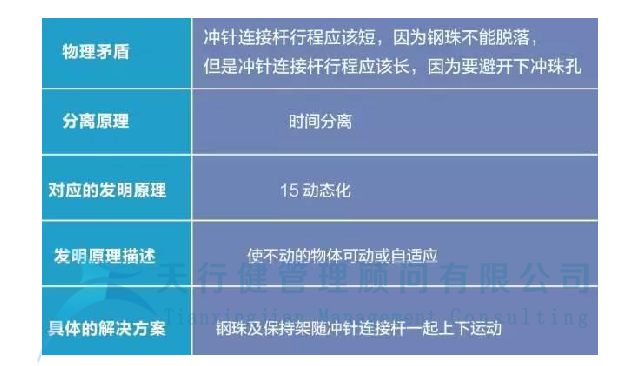

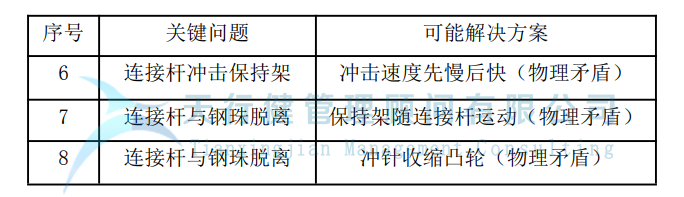

利用物理矛盾分析，產生了以下三種解決方案。
TRIZ解決沖孔機鋼珠脫落問題的解決方案分析
以方案7為例:保持架隨連桿移動；
關鍵問題分析:連桿與鋼球不分離。

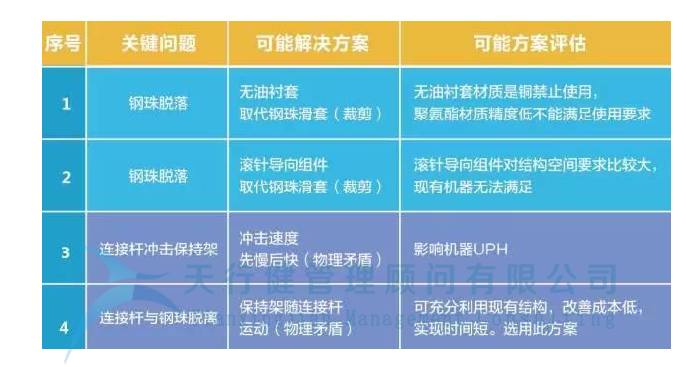

TRIZ解決沖床鋼球脫落方案的評價
通過TRIZ解決上述問題的方法，得到了七種可能的解決方案。通過對這些方案的可行性評價，發現方案7最可行，其余方案要么不是最佳方案，要么不適合本項目，條件有限。這里有幾個方案供參考。
TRIZ解決沖床鋼球脫落問題的方案驗證
驗證最適合本案例的方案7后發現，經過10萬次運行驗證，保持架沒有損壞，鋼球沒有脫落，連桿表面沒有劃痕。驗證結果表明，該方案可推廣使用，已投入正常生產機器進一步驗證，使用半年后發現無故障。
四.TRIZ對解決沖床鋼球脫落問題的總結
借助TRIZ工具，全面透徹的分析和應用可以全面地分析問題，找出問題的各種可能的解決方案，然后選擇合理的解決方案進行驗證和實施，從而找到最佳的解決方案。
