1.利用功能裁剪進行方案創新

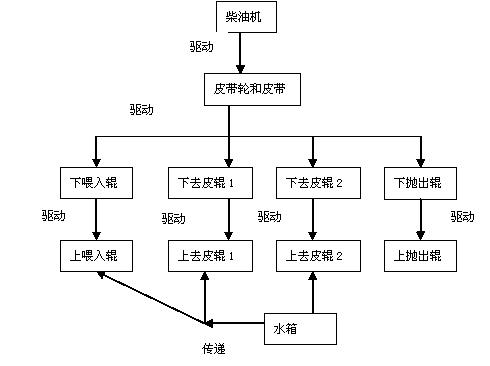

對上述苧麻剝麻機進行功能裁剪,去掉噴灑管,其功能由上喂入輥、上去骨輥和上去皮輥替代,將水箱中的水直接通入上述個輥中,水在旋轉的輥?zhàn)又型ㄟ^(guò)離心力將水均勻的灑在苧麻皮上。功能裁剪后其結構圖如圖2.



基于TRIZ理論創新苧麻剝麻機


創新方案:利用去皮輥的內部空間資源和旋轉運動進行離心灑水,其優點是去掉了噴灑管,同時水在輥?zhàn)又型ㄟ^(guò)離心力甩出,能改善甚至解決纏麻問題。


2. 利用物質-場理論和標準解進行方案創新


描述:苧麻在喂入輥中折斷后,由去骨輥和去皮輥分別對麻芯和麻青皮進行去除,但現有的機械結構不能完全除去麻芯和青皮。

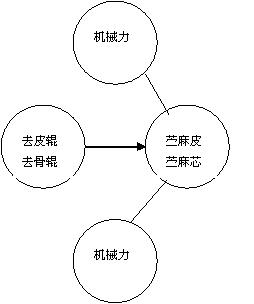

為此按TRIZ理論中的方法建立該過程的物質-場模型,見圖3,圖中去骨輥和去皮輥在機械力的作用下,分別對對麻芯和麻青皮進行去除,但去除作用不夠。


基于TRIZ理論創新苧麻剝麻機


參照76個標準解,對于不足作用可以用標準解1.1.3-1.1.7或2.1-2.2來解決。


例如可用2.1.2并聯物質-場模型建立新的模型來解決這個問題,如圖4。


基于TRIZ理論創新苧麻剝麻機


該模型具體解決方法是增加去皮輥的數量,產生新的機械力場來去皮。


創新方案:采用多齒結構對苧麻進行反復刮削。


再例如可用1.1.3向外部復雜物質-場躍遷來建立新的模型,如圖5。


基于TRIZ理論創新苧麻剝麻機


本模型提示增加一種物質,來減小去麻芯、麻皮的難度。


創新方案:在苧麻中添加某種溶劑,使麻皮麻骨容易分開;或用水對麻進行浸泡之后再剝麻。


3.利用效應知識庫得到新解


TRIZ擁有一個龐大的效應知識庫,參照該效應庫可以得到新方案。


如圖6,苧麻剝麻機的作用是將苧麻的芯桿去除、將麻外部的青皮去除,其總功能是:分離原麻。


基于TRIZ理論創新苧麻剝麻機


可采用的效應:


1)加壓后突然減壓,產生分離或破裂;


2)真空分離。


創新方案:


1)將苧麻放入容器內加壓后突然減壓,使麻與芯桿分離,之后讓麻通過固定刀片將青皮刮去。


2) 將苧麻放入容器內減壓抽真空,去除水份并試麻與芯桿分離,之后讓麻通過旋轉刀片將青皮刮去。


結論:


綜合上述可以采用如下創新的方案進行苧麻剝麻機的改進或研制:


1.利用去皮輥的內部空間資源和旋轉運動進行離心灑水。


2.采用多齒結構對苧麻進行反復刮削:如繞行鏈條鏈?zhǔn)綄?duì)刀片。


3.采取浸泡或化學處理的方法,降低剝麻的難度。


4.嘗試新的原理如真空分離、加壓減壓的方法研制新型剝麻機。
