該產品為海爾電子事業部出口產品，外形輕巧，質量僅4.8kg，根據產品質量和跌落情況，確定的包裝方案中采用了瓦楞紙板緩沖襯墊。根據產品的質量和跌落情況，內膽采用厚度為7.1毫米的BC瓦楞紙板，整機緩沖墊由左右對稱部分組成。每個部分都是由內襯和外襯通過插入和組合而成。內襯獨特的包裹結構可以有效保護平板電視免受碰撞造成的外觀磨損，底部的兩個折疊結構可以在很大程度上滿足承重和減震的要求，頂部的兩層紙板加強了包裝的頂部跌落和堆疊的要求；外襯的框架結構可以很好的固定內襯，兩者可以完全牢固的結合在一起。外襯兩端的框架結構也起到了很好的緩沖側面跌落的作用。
以上矛盾按39個工程參數描述，有待改進的技術參數為:
1)形狀；
2)實力；
隨之惡化的技術參數有:
1)靜態體積；
2)靜態重量。
根據系統中產生矛盾的兩個工程參數，從矛盾矩陣表中直接找到解決矛盾的發明原理，并用這些原理解決問題。首先，沿著“改進技術參數”的方向，從矩陣的第二列往下看，找到“改進技術參數”的位置，得到“形狀”；然后沿著“劣化技術參數”的方向，從矩陣的第一行向右找到“劣化參數”的位置，得到“8靜卷”；最后，改進的工程參數所在的行和惡化的工程參數所在的列對應于矩陣表中的正方形。正方形中有一系列數字。這些數字是發明原理的序列號，建議用工程來解決這個矛盾。這三個數字分別是:7、2、35；同理，我們可以根據上述方法求出矛盾2的解，發現發明原理的序號為40，26，27，1。

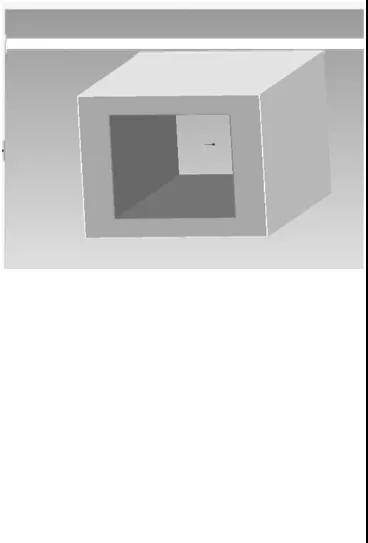

針對“形”與“靜體積”的矛盾，解決方案為:7嵌套原則、2抽取原則、35性能轉換原則；根據7嵌套的原理，根據參數設計的結果，在滿足強度和剛度要求的情況下，內襯可以是中空的，這樣形狀可以滿足要求，體積也可以很小。
針對“強度”與“自重”的矛盾，解決方法有:40復合原則、26復制原則、3替代原則、1分割原則、選擇復合材料原則。這里我們把內膽做成三層，外層和夾層是200KL的薄紙，內層是瓦楞原紙，這樣內膽的強度就能滿足要求。如圖4所示。
本文介紹了一個用triz創新方法優化設計瓦楞襯墊的實例。快速簡單的求解過程證明了triz創新方法在襯墊設計中的重要性。
